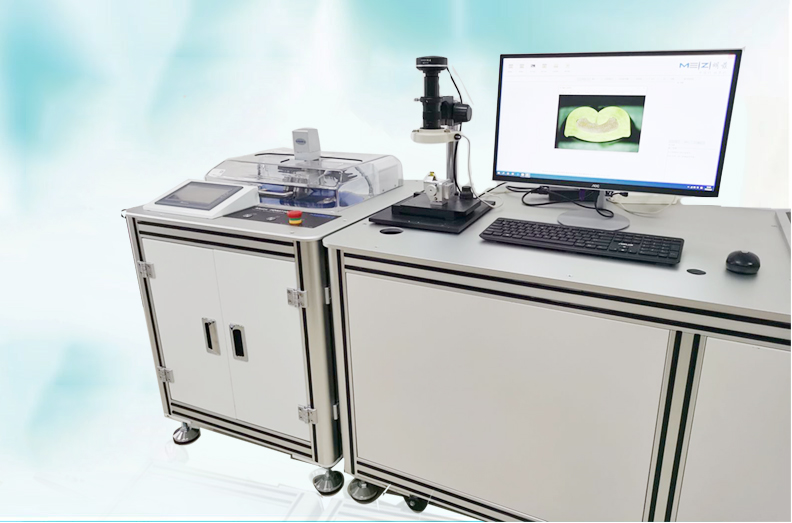

型号

FDM710

端子适用范围（平方毫米）

0.01-120

研发

第五代(中型水冷系统)

全自动切割装置

触摸屏

7寸触摸屏

切割电机功率

250W

切割片规格（mm）

MDF-QG08，150/0.5/20.5

主轴转速

2800转

切割片材质

砥石

电压

220V

全自动研磨装置

研磨电机功率

120W

磨盘规格（mm）

150

研磨砂纸尺寸

150mm进口

研磨砂纸规格

MDF-R1200S/R2000S

主轴转速

1400转

机器重量

70KG

外形尺寸（mm）

490*430*480

全自动X及Z轴控制

PLC控制

日本三菱

光感安全保护系统

标准

电机功率

42W

X轴运动方式

全自动

微调精度（mm）

>0.001

Z轴运动方式

全自动

微调精度（mm）

0.001

保护装置

急停开关

标准

安全防护罩开关保护

标准

行程限制保护

标准

端子夹具

标准型

<50

中型

<100

大型

>100

定制型

客户要求定制

腐蚀部分

端子清洗液M595002

红色，清洗效果快且不发黑，MSDS权威认证

腐蚀时间（sec）

5-30

腐蚀清洗棒

专用棉棒

电解装置

（选购）

显微系统

放大倍数

0.7X,1X,1.5X,2.0X,3X,4X,5X

齿间倍数（定格）

0.7X,1X,1.5X,2X,3X,4X,5X

总放大倍数

8-500X（机型不同选购）

专业分析相机

MC510(500万高清像素)

专业光源

全白可设定LED照明

移动平台

XY移动双向平台(带中心点定位）

底座

实心加厚铝型底座（带夹具定位）

标准检定尺

0.1mm，精度1微米

端子分析软件

成像系统软件

MeiyooMcs图像分析软件（多系统兼容）

Meiyoo Auto FDM 专业版V7.0

具有自动搜索；魔镜寻边；手动搜索功能，可一键分析及自动分析功能，无需人工点击,具有多行业标准，可分析新能源六边形端子，空隙率，压缩比等十多项，及外观判断，自动判断结果，生成报告等。
